燃氣地下管道井泄漏監測報警器系統
一、解決方案

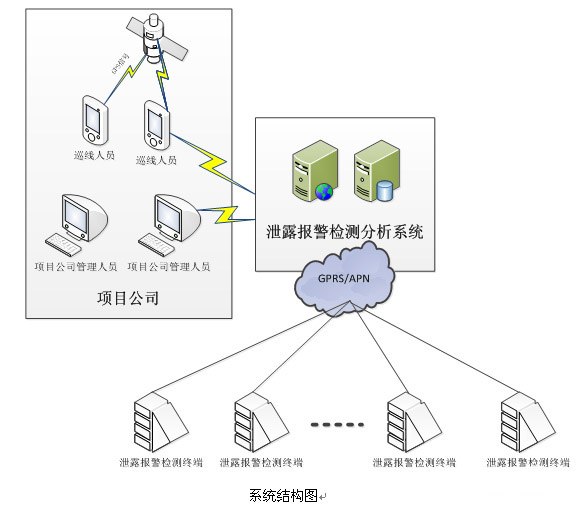

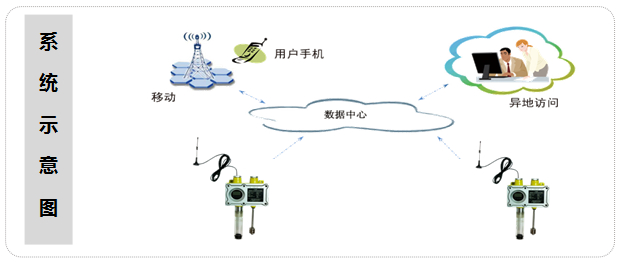

燃氣地下管道井泄漏監測報警器系統由無線智能檢測終端（管道井氣體探測器，以下簡稱為探測器）、數據采集軟件、數據庫服務器和WEB服務器四部分組成。
燃氣地下管道井泄漏監測報警器系統
一、解決方案
燃氣地下管道井泄漏監測報警器系統由無線智能檢測終端（管道井氣體探測器，以下簡稱為探測器）、數據采集軟件、數據庫服務器和WEB服務器四部分組成。
二、方案特點

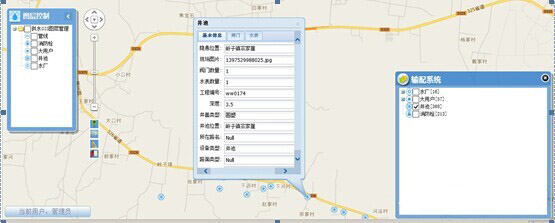

安全性，可靠性，開放性，移植性，擴展性，集成性 三、功能描述 WEB實時發布 操作界面采用WEB方式展現，方便相關管理人員通過WEB瀏覽方式；WEB瀏覽具有權限限制，合法登錄的用戶才可以訪問和使用系統。 數據接口 系統可將數據轉發給其他系統（如SCADA系統）。 易于擴展 系統的軟件架構設計合理易于擴展。 報警信息推送 系統可根據報警信息，通知負責人員，根據任務的執行情況，進行調度任務的處理。 數據采集 可以采集泄漏報警檢測終端的現場數據，也可支持透傳方式直接采集智能儀表的數據，每個點采集方案可設如自定義頻率、間隔、時刻等，可單個或批量設定。 圖形化數據展現 支持地理圖形式的數據展現，可以通過標記的地理位置查詢泄漏監測點終端數據，在地圖上會顯示各閥門井（室）的詳細位置、終端設備的安裝信息、終端設備的配置信息、終端設備的實時數據，如遇超限報警可突出顯示。 數據圖形展現 顯示各閥門井（室）的詳細位置

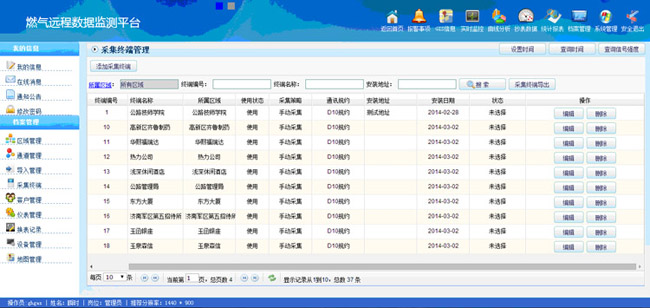

檔案管理 支持閥門井（室）、泄漏報警檢測終端、人員的檔案管理。檔案信息包括閥門井（室）名稱、編號、位置、建設時間、維修記錄、巡檢記錄、終端參數、調零記錄、維護記錄、配置記錄等。

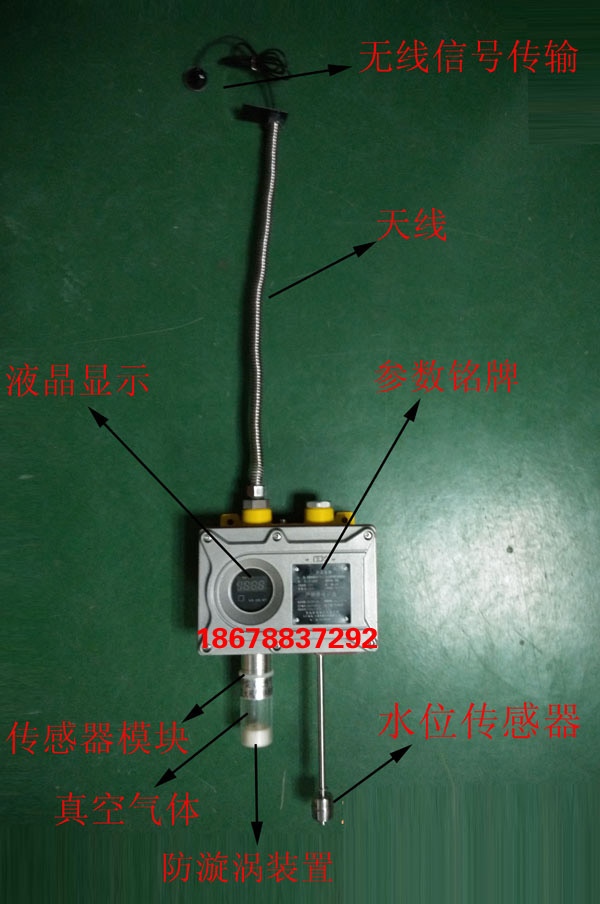

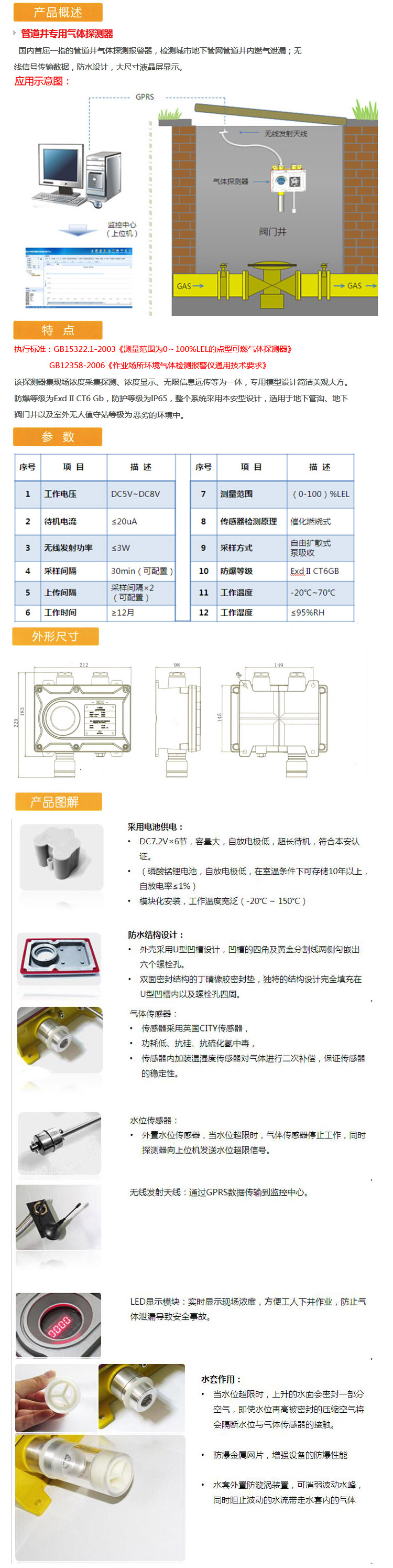

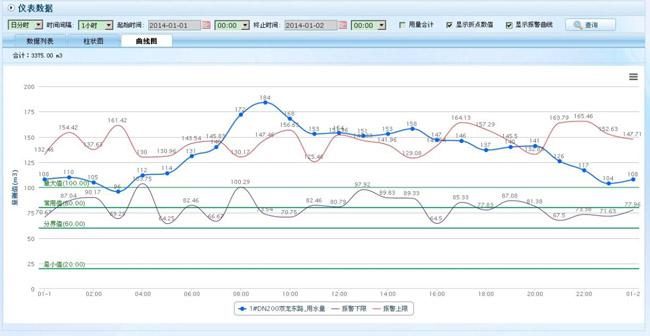

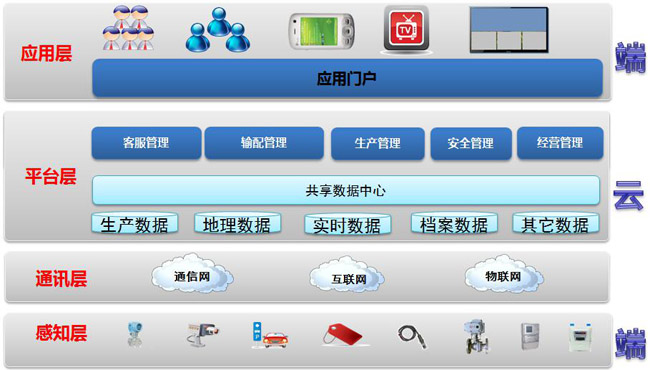

檔案管理 異常報警 泄露報警、水位變化等信號進行異常突變報警。 固定值報警，報警限值曲線可以伴隨實測值曲線同時展示。 固定值報警將設置閥門井（室）內泄漏濃度報警上下限。 泄漏報警 四、智慧云服務 系統支持云平臺服務，用戶可直接使用，無需自建服務器及中心軟件。 “云服務”解決方案通過物聯網、虛擬化、云計算等技術，實現了工業、商業用戶、居民 用戶的遠程數據采集、處理、控制、分析和管理。 方案由“云”服務主站系統、通訊鏈路和遠傳數據終端三部分組成；其中“云”服務主站 系統采集和處理多種終端數據，具有安全加密機制，可通過瀏覽器安全的實時監測、控制和管 理現場的用氣情況；遠傳數據終端可采集各種信號數據，具備多種通訊方式。 智慧云服務展示圖 五、泄露報警終端（iES-D10） l探測器LED顯示、標定方便； l傳感器采用國外一線品牌，抗硫、抗硅中毒，抗濕熱效果好； l防盜裝置，設備異常移動報警； l防漩渦裝置，防止湍急的水流浸沒傳感器； l模塊化設計，便于更換。 l信號強度查詢，通訊故障報警 l具有遠程升級功能，可通過手機或GPRS進行升級
序號 項目 描述 序號 項目 描述 1 工作電壓 DC5V – DC8V 7 測量范圍 （0-100）%LEL 2 待機電流 ≤20UA 8 傳感器原理 催化燃燒式 3 無線發射頻率 ≤2W 9 采樣方式 泵吸式 4 采樣頻率 15min/次 10 防爆等級 Exd IIB CT 6 GB 5 數據上傳 2h/次 11 工作溫度 -20℃ ~ 70℃ 6 工作時間 ≥12月 12 工作濕度 ≤95%RH
功能描述
技術參數
天然氣屬于易燃易爆氣體，天然氣管道遍布整個城市，尤其閥門井（室）數量眾多，客觀上存在安全隱患。基于天然氣輸配環節的安全要求，有必要對城市燃氣管網地下管道的密閉空間進行定時檢測，以保護燃氣公司財產和市民的生命安全。
因此建設一個技術先進、通用的城市地下管道閥門井（室）燃氣泄漏報警器分析系統十分必要。
城市地下管道閥門井（室）燃氣泄漏報警器分析系統用來監測燃氣管道井、閥門井（室）及電氣井等地下設施可能出現的燃氣泄漏情況和水位情況，及時發現可能的事故狀況。
城市地下管道閥門井（室）燃氣泄漏報警器分析系統基于互聯網應用模式B/S架構，采用IE瀏覽器作為操作窗口，提高系統的易用性，提供友好的操作界面。軟件系統支持鼠標、鍵盤及快捷鍵的操作。系統提供監控機制，包括業務監控、網絡監控、平臺監控、數據庫監控等，提高系統的可維護性。
系統通過集群、冗余、備份等技術保證系統的可靠性，消除系統的單點故障，能夠滿足系統最長無故障工作時間等性能要求。軟件系統采用良好的體系結構與設計思路，保證系統良好的響應速度，以及較高的并發處理的能力，并能在不影響系統運轉的情況下做到軟件模塊的在線測試、更新、加載；重要數據的傳輸提供斷點續傳的功能，保證數據的安全。
城市地下管道閥門井（室）燃氣泄漏報警器分析系統軟件平臺采用青島積成自主研發的ZA-D1000系統，具有以下功能：
1、數據采集與管理
1）數據采集與處理功能
可采集以城市地下管道閥門井（室）燃氣泄漏報警器終端的現場數據，也可支持透傳方式直接采集智能儀表的數據，每個點采集方案可設如自定義頻率、間隔、時刻等。
2）數據補招
可以在通訊中斷恢復等異常情況下進行數據補招，保證系統數據的完整性，補招時間跨度可以自定義。實時數據和歷史數據可統一采集并存檔管理。
3）圖形化展示
系統支持實時數據和歷史數據的展示。

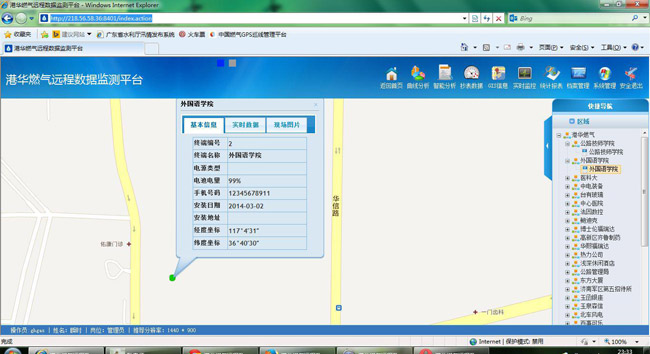

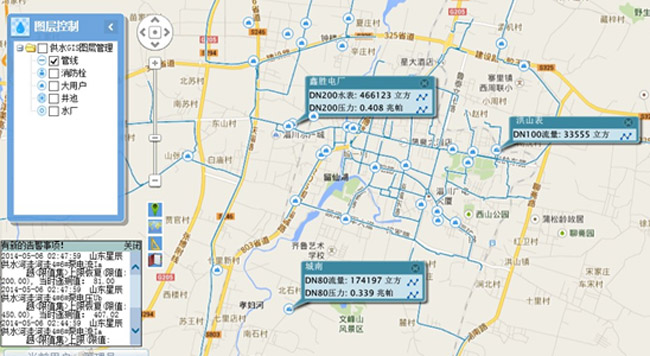

支持地理圖形式的數據展現，可以通過標記的地理位置查詢用戶用氣數據，也可以通過用戶信息定位用戶的地理位置。
在地圖上會顯示各閥門井（室）的詳細位置、終端設備的安裝信息、終端設備的配置信息、終端設備的實時數據，如遇超限報警可突出顯示。
2、檔案管理
支持閥門井（室）、城市地下管道閥門井（室）燃氣泄漏報警器終端、人員的檔案管理。檔案信息應包括閥門井（室）名稱、編號、位置、建設時間、維修記錄、巡檢記錄、終端參數、調零記錄、維護記錄、配置記錄等。
支持集中管理、分類管理等多種管理方式，其中集中管理用于統一報警、統一預測等，分類管理用于報警分析、統計分析等。系統支持龐大節點用戶數量情況下的集中管理。
3、異常報警
與專用硬件平臺結合，可進行非法入侵、異常移動等報警；可對持續微小泄露等進行報警；泄露報警、水位變化等信號進行異常突變報警。
可自動分析系統采集的探測數據，可對氣體探測器及終端硬件本身的工作情況進行分析和診斷，進行硬件異常報警。
4、數據挖掘
系統可根據近1-6個月數據進行數據挖掘，分析出異常事項高發區域、高發季節或時間。
系統可根據數據挖掘預測出可能會發生泄漏的閥門井（室）。
5、安檢管理
常規安檢管理：常規安檢提醒、安檢信息單派發與回錄。
異常觸發安檢：觸發報警、監控異常等用戶系統自動進行安檢提示。
安檢事項管理：對安檢事項實施閉環管理，支持文字、圖片、多媒體等信息的備案。
可與巡線終端結合實時記錄巡線安檢人員的位置信息，可在城市地圖上顯示所有巡線人員位置，巡線人員狀態，巡線人員速度等巡線信息；可對巡線人員進行搜索定位；可對巡線人員下達工作指令。

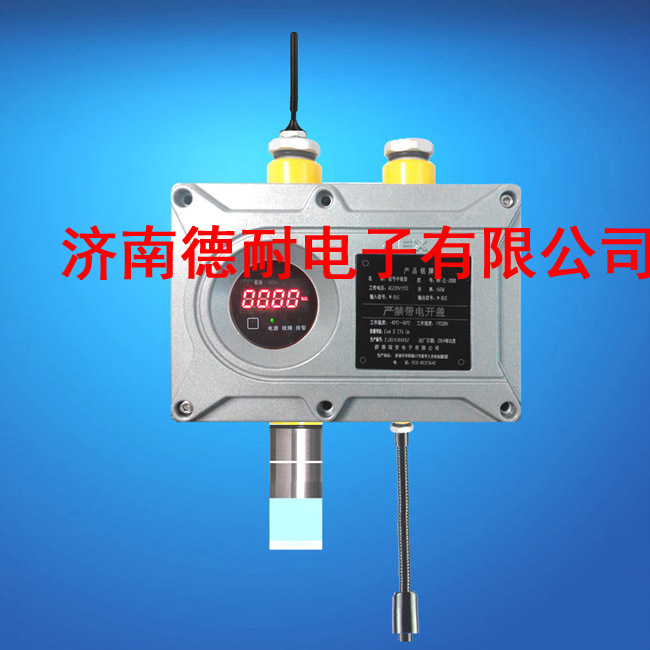

城市地下管道閥門井（室）燃氣泄漏報警器分析系統的硬件部分為一體化的城市地下管道閥門井（室）燃氣泄漏報警器終端，方便安裝和維護。
城市地下管道閥門井（室）燃氣泄漏報警器終端的主要技術特點如下：
1、外殼采用防爆防水設計防爆級別為ExdⅡBT6 GB， 防水級別為IP68 即使整個浸沒智能終端浸沒在1米深的水中也不會損壞傳感器和整體部件。整個系統采用本安設計適合于井區使用。
2、智能終端外置水位開關，當水位上升到傳感器部位時，智能終端想上位機發出水位超限信號，同時傳感器處于斷電狀態。當水位低于設定低點時向上位機發出信號解除報警狀態。
3、智能終端采用機械結構和氣堵方式對傳感器進行防水保護。
4、終端采用可視人機界面，液晶顯示。能夠采用紅外遙控器現場校準，也可采用數據終端通過上位機對傳感器進行數據校準。
5、使用了低功耗、抗硅、抗硫化氫的傳感器，降低了電池的負荷。采用比較密集的采樣頻率來對現場氣體進行監控。在無故障，無報警時智能終端每45分鐘向主機傳送一次數據，如發生報警、故障，終端馬上把數據發給終端。達到報警下限時報警間隔為5分鐘（可調），達到報警上限時報警間隔為2分鐘（可調）。所有數據均可通過上位機、遙控器現場調試。
6、智能終端采用電池供電，采用的是磷酸錳鋰電池，這種電池自放電極低，并且符合本安認證。電池采用了模塊化安裝，換裝方便。
7、智能系統內部采用模塊化設計，全部線路板、電池采用膠封。即使在防水密封出現問題時也不會損壞整個終端。
8、系統帶有自診斷功能，當傳感器、電池等關鍵元器件發生故障，或電池電壓低于3.3V時就會先上位機發出故障信號，且能夠上報詳細故障狀態。當電池電壓低于3.3V時還可以工作15天給更換電池留出充足空間。
9、智能模塊采用一體式裝配，貼壁安裝（有安裝支架）。防止浸水時殼體隨水流擺動進水。
10、采用高性能的傳感器，同時傳感器內加裝溫濕度傳感器對氣體傳感器進行二次補償，保證傳感器的穩定性。
11、內嵌31級無線信號放大，自動根據信號強度進行調節。GPRS 覆蓋的地域均能使用，不受距離和范圍限制。
基于天然氣輸配環節的安全要求,建設城市地下管道閥門井（室）燃氣泄漏報警器分析系統已是大勢所趨，濟南德耐電子有限公司的城市地下管道閥門井（室）燃氣泄漏報警器分析系統一經推出，便受到中燃集團的大力支持，也在章丘天然氣輸氣管網數據采集與監控系統項目, 中得到了很好的應用，切實有效地為各項目公司改善了生產運營管理水平，提高了安全運營率，提高了經濟效益，獲得了業主的一致好評。
