濟南德耐電子有限公司生產的壁掛式多路型可燃?xì)怏w探測報警儀 固定式氣體泄漏檢測報警器探頭已獲得國家消防電子產品檢測中心頒發的消防產品型式認可證書，具有國家質量技術監督部門頒發的計量器具生產許可證。
|
|
產品介紹：
ZA-K6000-2型可燃/有毒氣體報警器適用于氣體生產、儲存、灌充使用的環境中，氣體報警控制器采用壁掛式安裝，每一通道對應一個探測器。通過與探測器的配合使用，控制器中的CPU 對探測器上傳的數據進行處理，最終實現數據顯示，信號輸出以及數據記錄等功能。
ZA-K6000-2型可燃/有毒氣體報警控制器與ZA-T6000-F系列點型氣體探測器配套使用，共同組成工業用氣體報警系統。ZA-T6000-F系列點型氣體探測器，采用進口傳感器，允許適用于具有防爆要求的場所。根據設計需求，報警控制主機可以外接電磁緊急切斷閥、排風機或排風扇、或警燈（選配）。
ZA-K6000-2型可燃/有毒氣體報警控制器采用了壁掛式箱體設計，安裝簡單，操作方便。探測器采用工業專用防爆裝置，氣敏傳感器采用進口元器件，檢測靈敏度高，檢測范圍廣泛。電子電路采用先進的微電腦技術，全數字化信號處理，操作簡單、直觀。
控制器可輸出485信號（通過雙絞線）上傳至監控中心，可進行異地查詢（前提是計算機需聯網，且需安裝我公司的上位機軟件），從而構成了遠程監控、本地監控、現場監控的多級監控網絡，大大提高了監控的及時性、準確性。
本產品的設計、制造及檢驗均遵循以下國家標準：
GB16808-2008《可燃?xì)怏w報警控制器》
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
GB15322.1-2003《測量范圍為0～100％LEL的點型可燃?xì)怏w探測器》
可燃/有毒氣體報警器選購前須知：
氣體探測報警器根據需探測環境的面積進行配置，一個氣體探測器可以檢測15~25平米的面積，如果庫房面積為100平米，則需安裝4個探測器，配置一臺4通道的控制報警主機。
本公司銷售的工業可燃/有毒氣體報警器分為控制主機和探測器兩部分，具體配置標準如下：
一、1路分線式控制主機（黑色面板）：采用三線制數字信號輸入方式，只可以接一個通道的氣體探測器（探頭），適用于面積小于25平米的區域；
二、2路分線式控制主機（藍色面板）：采用三線制數字信號輸入方式，可以同時接2個通道的氣體探測器（探頭），適用于面積小于50平米的區域；
氣體報警器控制主機詳細介紹及技術參數
氣體報警器對氣體探測器產生的數字信號進行采樣，經內部單片機的數據處理后，能實時顯示探測器的濃度、狀態（聲光報警）、物理地址等信息，并輸出控制信號。具備完善的故障自檢測功能，可實時顯示系統和子地址的故障部位和類型（聲光報警）。
氣體報警器產品設計遵循的國家標準為GB16808-2008，與傳統產品相比，具有時鐘顯示、報警時間查閱、自主設定、零點漂移歸位等新功能，且系統外型美觀、顯示界面直觀、清晰度高、各個功能操作均有相應的圖標相配合，操作非常簡單，整個產品設計采用集中控制，便于查詢、維護。（具體操作方法及介紹使用參照附件《使用說明書》）
氣體報警器產品資質證書: ISO9001:2000 質量管理體系標準， 消防產品型式認可證， 檢驗報告， 制造計量器具許可證，防爆合格證。
氣體報警器控制主機主要特點
◆ 測量精度高
控制器的CPU采用高速高檔單片機，運算速度快、精度高、可靠性強，能夠快速精確地處理系統任務，保證系統的可靠性。
◆ 系統設計
系統采用模塊化結構設計，便于系統的維護處理。
◆ 混合配置
實現可燃與有毒氣體探測器在同一系統的混合配置。
◆ 安裝簡便
安裝極為簡單，可操作性強。
◆ 多種信號輸出
可輸出4-20mA標準電流信號，485串口通訊接口，2組報警無源繼電器觸點信號輸出。
◆ 維護方便
整個產品設計采用模塊化結構設計，便于系統組合和維護。
氣體報警器控制主機技術參數
認證
◆ 公@安部消防電子產品合格評定中心
◆ 應用標準：GB16808-2008
電氣
◆ 供電電源：195～235VAC/50～60Hz
◆ 控制輸出：繼電器AC220V/5A（2個無源常開常閉點）
◆ 接線端子：適合導線截面積0.5-2.5mm2
◆ 接線方式：三線制3*1.0mm2
結構
◆ 安裝方式：壁掛、盤裝式或機柜式
◆ 重 量：≤3.5kg
◆ZA-K6000-2外形尺寸：250mm(L)×240mm(W) ×90mm(H)
◆ZA-K6000-6外形尺寸：340mm(L)×240mm(W) ×80mm(H)
環境
◆ 工作溫度：-20℃~60℃
◆ 工作濕度：≤95%RH（無凝露）
◆ 壓力范圍：86～106kPa
◆ 傳輸距離：≤1200m
顯示報警
◆ 顯示單位：（易燃易爆氣體）為%LEL
（有毒有害氣體）為ppm
◆ 報警方式：聲光報警
◆ 報警音量：≥75dB
氣體報警控制器控制主機產品安裝
◆ 配套使用的探測器：ZA-T6000型氣體探測器；
◆ 連接探測器的數量：可連接1~6只氣體探測器，需匹配相應的控制主機；
◆ 與氣體探測器接線方式：三線制3*1.0mm2；
◆ 氣體報警控制器為非防爆的產品應安裝在監控室或室內安全區域或無爆炸性氣體的環境下，采用壁掛式安裝；
◆ 安裝選擇合理的安裝高度，方便操作即可，不可太低，避免對人身的意外傷害，要求墻面要牢固、平整。
氣體探測器有以下兩種類型的配置，請您根據自己需求選擇相應的配置：
一、標準配置探測器：可以實時監測區域內的可燃/有毒氣體濃度，并傳送數字信號到控制主機，無特殊要求，以此為默認出貨配置。
二、帶LCD現場顯示模塊探測器：探測器上的LCD顯示模塊可以實時顯示所監測區域內的可燃/有毒氣體濃度值，與控制主機濃度值相同，此配置適用于現場人員需要實時觀測氣體濃度值的場所，方便快捷，無需返回到控制主機上查看。

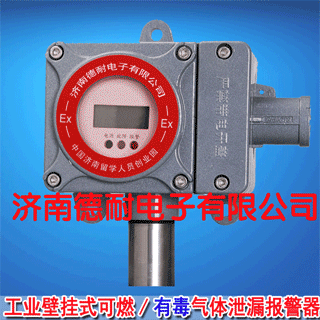

氣體探測器產品概述
氣體探測器是一種無顯示、數字信號輸出的可燃、有毒氣體防爆型探測器，每只氣體探測器，只針對一種氣體檢測。
氣體探測器在工業氣體泄漏檢測報警裝置中，是工業用可燃?xì)怏w及有毒氣體安全檢測儀器。它可以固定安裝在有被測氣體泄漏的室內、外危險場所。起到現場監測的作用，若監測位置有可燃?xì)怏w或者有毒氣體泄露時，氣體探測器會在第一時間，把現場泄露的易燃、易爆氣體或者有毒氣體濃度數據，傳輸給氣體報警控制器，由氣體報警控制器進行數據處理。本產品設計遵循的國家標準為GB15322.1-2003。
氣體探測器主要特點
◆ 測量準確
傳感器使用進口敏感元件，具有精確度高，互換性強，可靠性高等特點。
◆ 數字信號
與模擬信號4-20mA標準電流信號相比，調換前無需先進行調試，可隨時隨意調換氣體探測器的位置，維護更方便。優點準確率高，傳輸距離較遠，抗干擾好。
◆ 工業化系統對接
可根據用戶需要隨時調整信號輸出，以便與DCS、PLC等工業自動化系統的工程連接。
◆ 隔爆型防爆
可用于工廠條件的1、2區危險場所。
◆ 維修方便
內部機芯采用組件形式，現場維修只需更換組件即可完成。
◆ 探測器結構
氣體探測器外殼采用壓鑄鋁材質，雙腔體結構設計，避免了意外進水、近塵、抗腐蝕，而產生的故障現象，體積小，安裝方便。
◆ 傳感器保護
傳感器探測頭部分采用不銹鋼材質，有效的起到防腐蝕的作用；傳感器的過濾網為不銹鋼顆粒，透氣度良好。
氣體探測器技術參數
認證
◆ 防爆認證：Exd II CT6
◆ 型式認可：公@安部消防電子產品合格評定中心
◆ 應用標準：GB15322.1-2003
電氣
◆ 供電電源：DC12V-30V
◆ 信 號：數字信號
◆ 接線端子：適合導線截面0.5~2.5mm2
◆ 連接電纜：3×1.0mm2
◆ 接線方式：三線制
◆ 測量精度：±5%F.S
◆ 響應時間：小于30s
環境
◆ I P 等 級：IP65
◆ 溫度范圍：-40℃ ~ 65℃（催化燃燒式）| -40℃ ~ 65℃（電化學式，非長期）
◆ 濕度范圍：10~95%RH（無凝露）
◆ 壓力范圍：86~106KPa
◆ 存儲溫度：-40℃~+65℃
◆ 傳輸距離：≤1200m
檢測
◆ 檢測氣體：易燃易爆%LEL | 有毒有害ppm
◆ 檢測方式：自然擴散式
◆ 檢測范圍：15-25m2
氣體探測器產品安裝
◆ 主體材料：壓鑄鋁材質
◆ 防塵罩材料：不銹鋼防塵網
◆ 防爆連接螺紋：G1/2″
◆ 重 量：1.5kg
◆ 安裝方式：固定支架、管裝、墻壁裝
◆ 外形尺寸：126mm（L）×93mm（W）×62mm（H）
◆ 配套使用的控制器：DN-K1000-2、DN-K1000-6型氣體報警控制器
◆ 氣體探測器應安裝在氣體易泄漏場所，具體位置應根據被檢測氣體相對于空氣的比重決定。
1、當被檢測氣體比重大于空氣比重時，氣體探測器應安裝在距離地面(30～60)cm處，且傳感器部位向下。
2、當被檢測氣體比重小于空氣比重時，氣體探測器應安裝在距離頂棚(30～60)cm處，且傳感器部位向下。
◆ 固定式氣體探測器針對氣體一對一檢測。
◆ 檢測范圍：12-15平方，可燃?xì)怏w使用催化燃燒式傳感器（%LEL），有毒氣體使用電化學式傳感器(ppm、10ppm)。
◆ 為了正確使用氣體探測器及防止氣體探測器故障的發生，請不要安裝在以下位置：
1、直接受蒸汽、油煙影響的地方；
2、給氣口、換氣扇、房門等風量流動大的地方；
3、水汽、水滴多的地方（相對濕度≥95%RH）；
4、溫度在-40℃以下或65℃以上的地方；
5、有強電磁場的地方。
本公司所銷售所有氣體報警器為一手貨源，證書齊全
沒有以上證書的產品或商家請謹慎購買，否則安監局將不予安檢通過。（資質證書我們已制作成合訂本，隨貨附送，方便客戶提供給消防安檢部門驗收使用）
