1.概  述：

DN-T1000/K型測量范圍0-100%LEL的點型可燃氣體探測器，以下簡稱為探測器。

該探測器能夠對工業環境下爆炸下限范圍內的可燃氣體進行連續監測，并將氣體濃度及系統信息轉變為電信號，通過4-20mA電流信號傳輸給DCS/PLC系統，進行識別、顯示及處理。

探測器采用先進的傳感器，性能穩定，靈敏度高；抗中毒性好，抗干擾能力強；反極性保護；節能、功耗小、帶負載能力強；三線制工作模式；輸出4-20mA標準信號，可直接接入DCS/PLC系統。

本產品設計、制造、檢定遵守以下國家標準、檢定規程：

GB15322.1-2003《測量范圍為0～100％LEL的點型可燃氣體探測器》《JJG693-2011 可燃氣體檢測報警器計量檢定規程》

生產許可證號：魯制01000104



4．探測器的安裝

4-1 安裝原則：

Ø        探測器選點應選擇閥門、管道接口、出氣口或易泄漏附近方圓1米的范圍內，盡可能靠近，但不到影響其他設備操作，同時盡量避免高溫、高濕，要避開外部影響，如濺水、油及造成機械損壞的可能性。

Ø        探測器應安裝在氣體容易泄漏、易流經的場所，及容易滯留的場所，安裝位置應根據被測氣體的密度、安裝現場氣流方向、溫度等各種條件來確定。

Ø        檢測甲烷等比空氣輕的可燃時，其安裝高度宜高出釋放源0.5~2m，且釋放源的水平距離宜小于5m。

Ø        檢測比空氣重的可燃氣體時，推薦的探測器安裝高度應高出地坪(或樓板面)0.3～0.6m。且與釋放源的水平距離宜小于5m。過低易造成因雨水淋、濺對檢測器的損害；過高則超出了比空氣重的氣體易于積聚的高度。

4-2安裝方式：

Ø        探測器安裝方式可采用線管安裝或支架安裝，應確保安裝牢固可靠。

Ø        探測器安裝時應使傳感器朝下固定

Ø        正確連線后，應完全蓋好探測器外蓋，以達到防爆要求

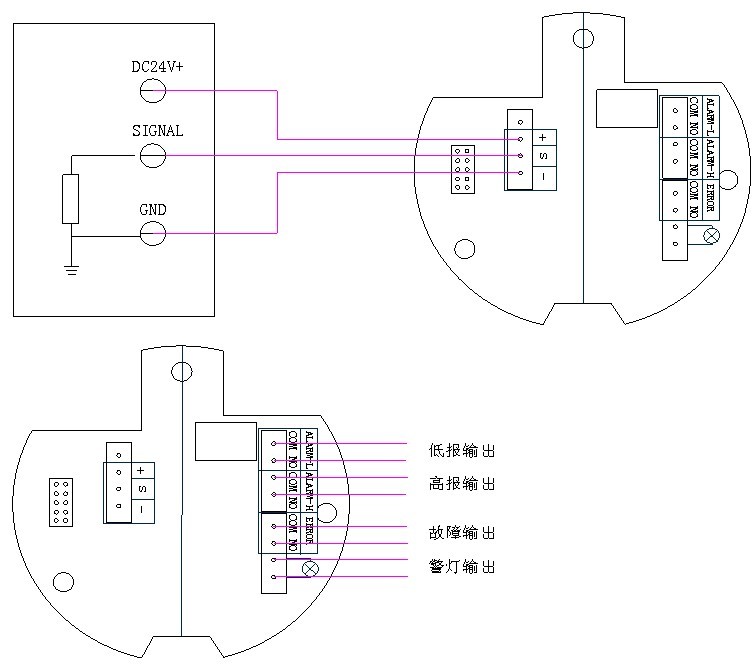

4-3 接線圖



“+”	DC24V工作電壓正極端
“—”	DC24V工作電壓負極端
“s”	4-20mA電流信號輸出接口 正常工作：輸出電流4-20mA 故障：輸出電流＜2.5mA
報警輸出	正常工作時，繼電器輸出無源常開信號； 濃度達到設置低限報警值時，常開信號轉變為常閉信號； 濃度低于低限報警值時，繼電器復位。

5．產品操作（產品出廠已經過設定，以下操作需謹慎）：

1、取下探測器上蓋、及液晶顯示板

2、檢查電氣連接是否正確

3、開機（控制器）上電。開機之后確保探測器“+”、“-”之間電壓不低于20V。

下列內容主要闡述如何進行可燃氣體探測器零點和量程的校定。

此操作過程必須嚴格遵守，且只能由經過專業培訓的人員執行。

零點的調整：

Ø        探測器通電老化15分鐘。

Ø        將萬用表調整到“毫安擋”，兩表筆分別放在探測器的“信號”、“-”觸點上。

Ø        用一字螺絲刀調整“零點”電位器（501），至萬用表顯示“4±0.1mA”。

Ø        調零結束。

量程的調整：

Ø        探測器調零

Ø        通入標準氣體（以40%LEL的甲烷氣體為列），觀察萬用表數值變化。

Ø        待萬用表數值穩定后，調整“放大”電位器（203），至萬用表顯示“10.4±0.1mA”

公式：量程/16×電流變化=氣體濃度，

即：100/16×(x-4)mA=40%LEL

                      X=6.4+4

                     X=10.4mA

Ø        關閉氣源，標定結束。

6．產品維護及注意事項

Ø        探測器中氣體傳感器設計使用壽命：催化燃燒傳感器為3年。因使用環境不同傳感器的使用壽命可能會下降，探測器應每半年檢測標定一次。

Ø        探測器斷電時間過長或首次通電，可能發出報警聲，屬于正常現象。

Ø        探測器的位置固定后，請勿任意移動其位置。

Ø        不要在探測器附近使用刺激性氣味的物質，如殺蟲劑、油漆、粘接劑、稀釋劑、大量酒精等，以免產生誤報或使探測器中毒。

Ø        應保證探測器進氣通暢，探測器的過濾片不能被灰塵油煙粘附堵塞，且探頭周圍無阻擋物，氣體泄漏后能夠擴散到探頭位置。

Ø        必須避免被腐蝕或水淋等情況。

Ø        檢測元件要避免高濃度性氣體的沖擊，這樣可能會降低傳感器的靈敏度；

Ø        避免經常斷電，經常性的斷電會導致傳感器不穩定；

Ø        在使用過程中要定期檢查儀表是否正常工作。

故障分析：打開探測器上蓋參考下表

7．售后

本產品自出廠之日起保修期壹年（自然災害和人為因素除外）。請勿私自拆解本產品，一經打開，保修服務自動終止。

8、可更換元件一覽表
